Girder merupakan sebuah balok diantara dua penyangga dapat berupa pier maupun abutment pada suatu jembatan atau fly over. Umumnya girder merupakan balok baja dengan profil I, namun girder juga dapat berbentuk box (box girder), atau bentuk lainnya.

Menurut material penyusunnya girder dapat terdiri dari girder beton dan girder baja. Sedangkan menurut sistem perancangannya, girder terdiri dari girder precast yaitu girder beton yang telah di cetak di pabrik tempat memproduksi beton kemudian beton tersebut di bawa ke tempat pembangunan jembatan atau fly over dan pada saat pemasangan dapat menggunakan girder crane. Selain girder precast, juga dikenal istilah on-site girder, yaitu girder yang di cor di tempat pelaksanaan pembangunan jembatan, girder ini dirancang sesuai dengan perancangan beton pada umumnya yaitu dengan menggunakan bekisting sebagai cetakannya.

Sehingga yang disebut jembatan sistem girder adalah sebuah struktur bangunan jembatan yang komponen utamanya (balok) berbentuk girder. Girder ini dapat terbuat dari beton bertulang, beton prategang, baja atau kayu. Panjang bentang jembatan girder beton bertulang ini dapat sampai 25 m, dan untuk jenis girder yang menggunakan beton prategang umumnya memiliki panjang bentang di atas 20 m sampai 40 m. Contoh jembatan girder yang paling umum kita jumpai adalah jembatan sungai.

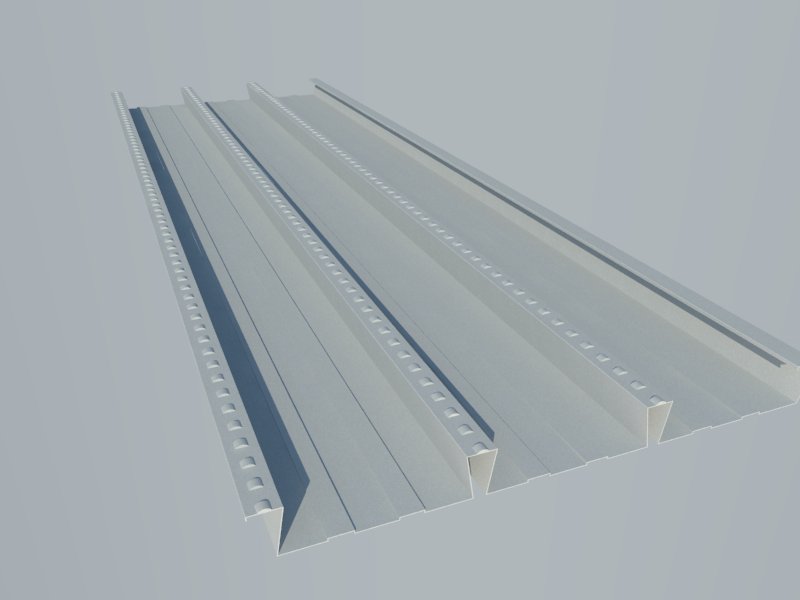

Steel Deck

Steel floor deck adalah plat baja Galanized pengganti papan bekisting yang dipergunakan sebagai lapisan paling dasar pada pengecoran dak beton.

Steel Deck

Permukaannya berprofil gelombang menyerupai huruf W. Profil ini berfungsi untuk memperkuat daya lekat beton ke plat terhadap gaya geser dan konstruksi dak nantinya. Selain itu juga memperkecil kemungkinan retak pada hasil pengecoran.

link download autocad 3Dimensi Steel Deck dan Girder disini atau mirror
